商品描述

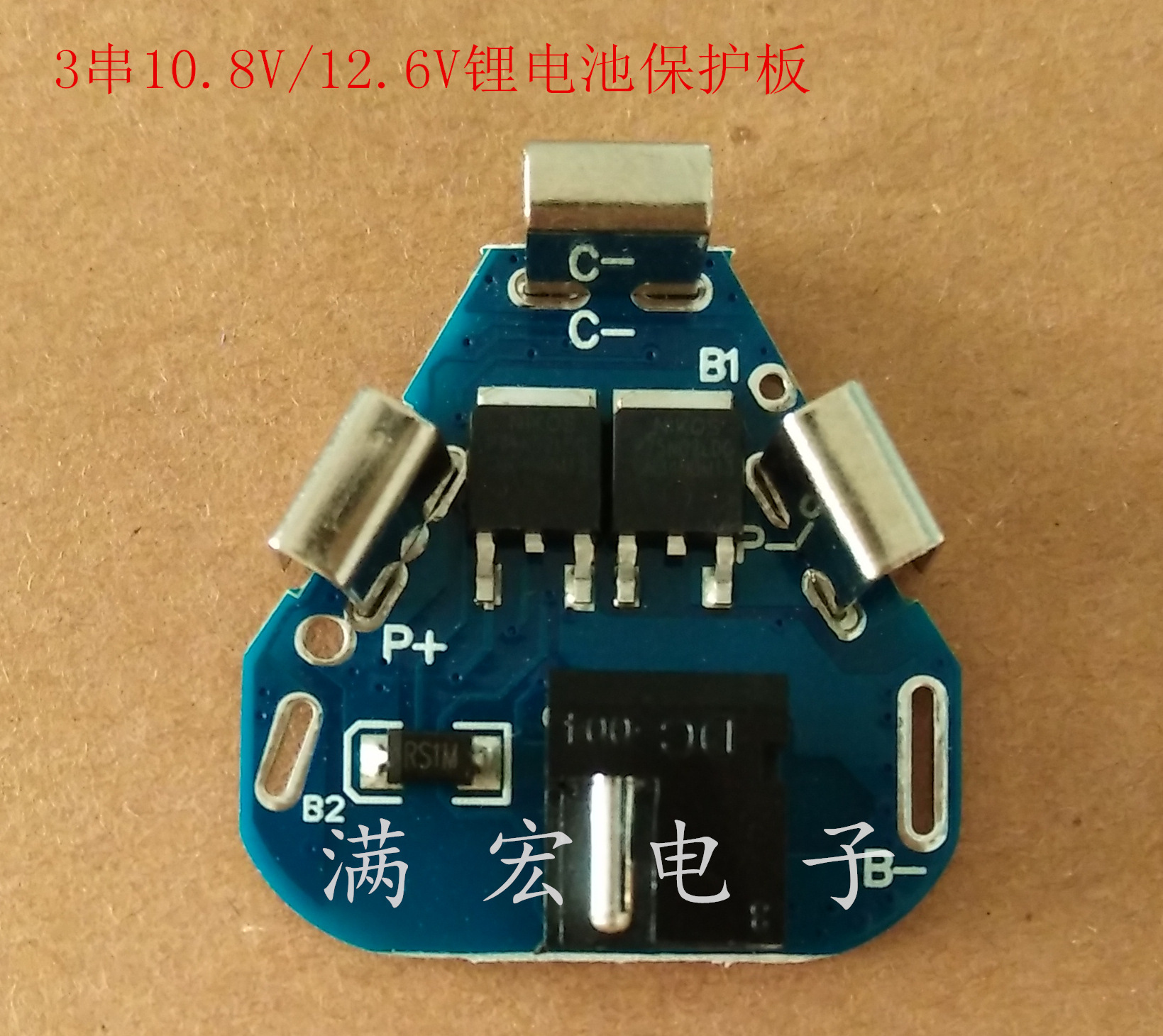

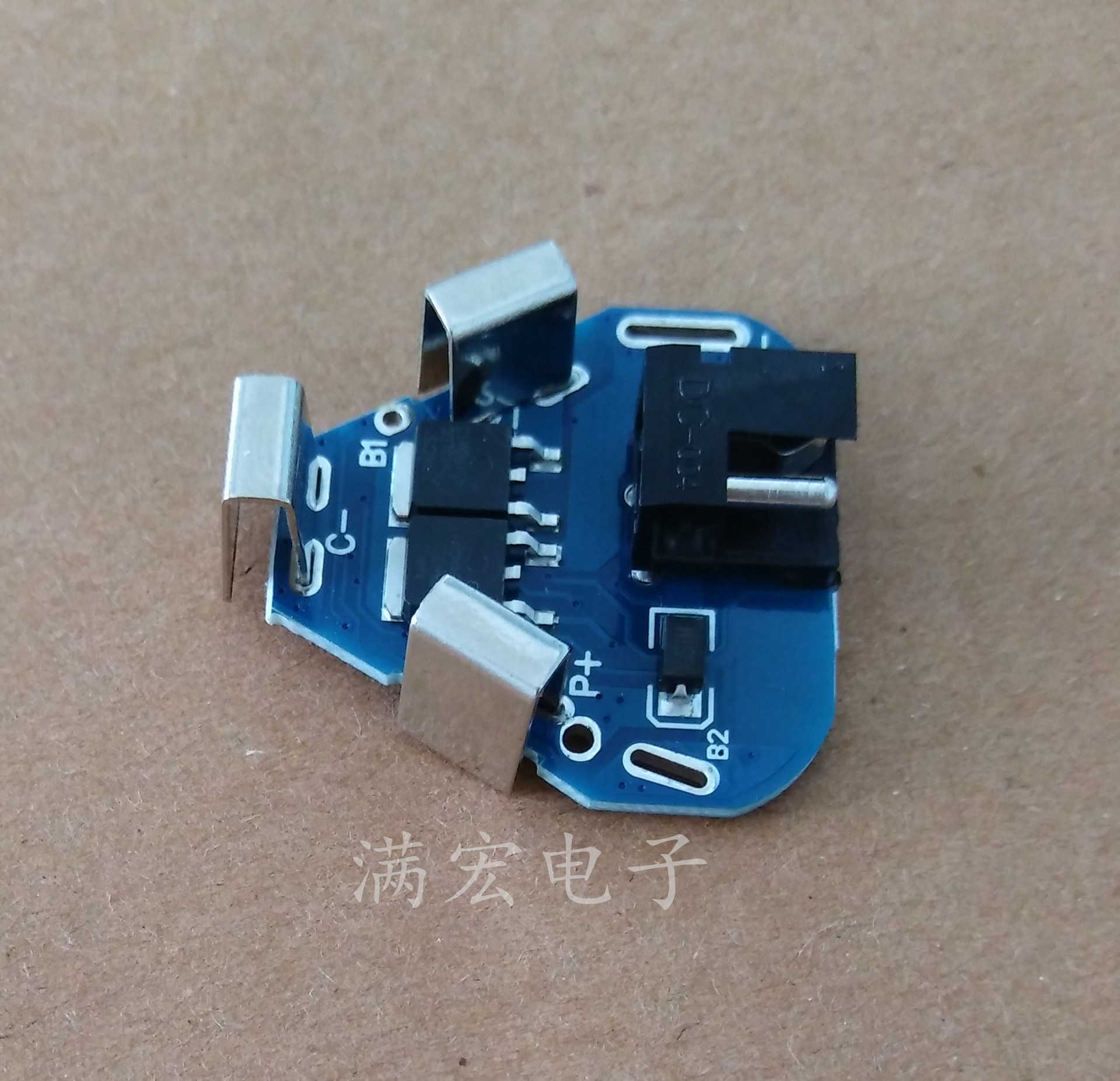

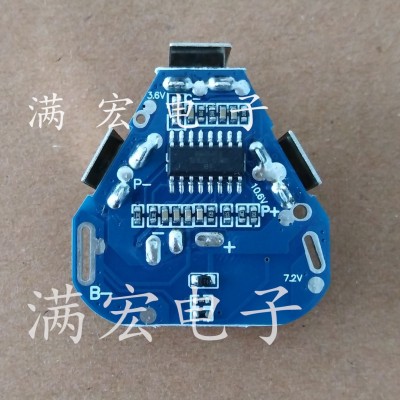

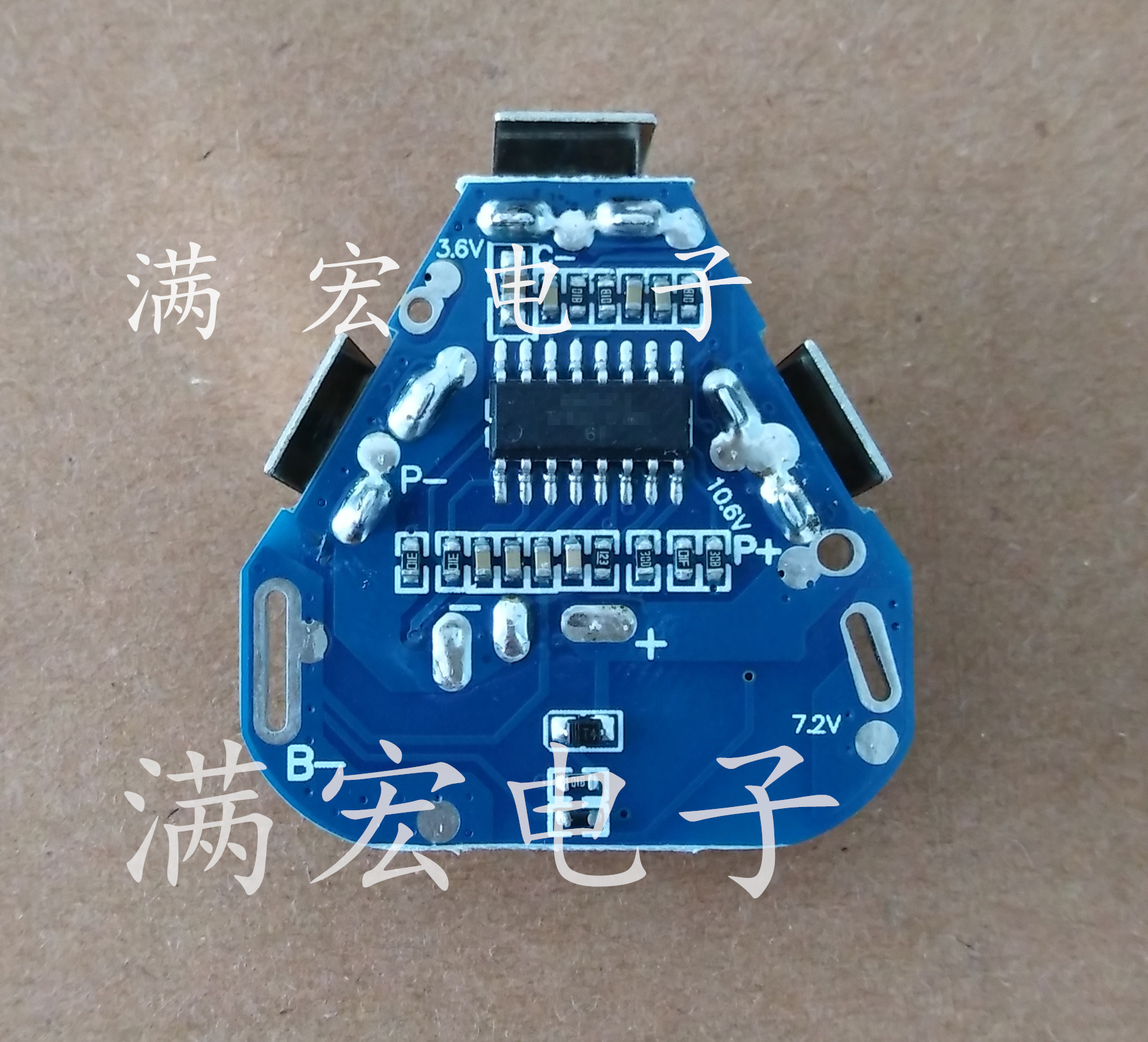

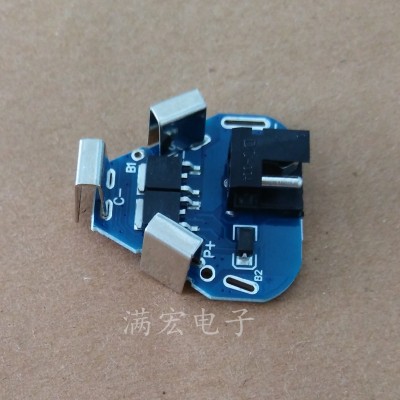

本保护板采用成熟的3串专用锂电池保护芯片作中控，具有集成度高、灵敏度高的特点，能通过检测各节电池的充放电电流、电压以及环境温度等信息，对电池的过充、过放、放电过电流、短路、充电过电流、温度保护等实时保护，也可通过外置电路来实现对参数的调节。该保护板方案设计成熟广范应用于使用3节18650锂电池电钻的电池包上。
保护板电气参数
| 序号 | 名称 | 内容 | 参数 |
| 1 | 电压 | 充电电压 | 12.6V |
| 单节充电电压 | 4.2V | ||
| 2 | 电流 | 持续放电电流 | 0-8A |
| 3 | 过充电保护 | 过充单节检测电压 | 4.2±0.05V |
| 过充保护延时 | 1S | ||
| 过充单节恢复电压 | 4.13V | ||
| 过充保护解除延时 | 20mS | ||
| 4 | 过放电保护 | 过放单节检测电压 | 2.8V |
| 过放保护延时 | 1S | ||
| 过放单节恢复电压 | 3.0V | ||
| 过放保护解除延时 | 20mS | ||
| 5 | 过电流保护 | 过电流检测电压 | 0.1V |
| 过电流检测电流 | 30±3A | ||
| 过电流检测延时 | 10mS | ||
| 恢复状态 | 自动恢复 | ||
| 6 | 短路保护 | 有无短路保护 | 有短路保护 |
| 短路检测延时 | 280uS | ||
| 短路检测电压 | 0.8V | ||
| 恢复状态 | 断开负载后自动恢复 | ||
| 7 | 温度保护 | 过温保护温度 | 70±5℃ |
| 过温恢复温度 | 60±5℃ | ||
| 8 | 功耗 | 工作状态 | 20uA (25℃) |
| 休眠状态 | 6uA(25℃) | ||
| 10 | 内阻 | 放电回路内阻 | ≤50±5mΩ |
| 11 | 尺寸 | 长*宽 | 34mm*34mm |
本品质量稳定，量大价优。
