商品描述

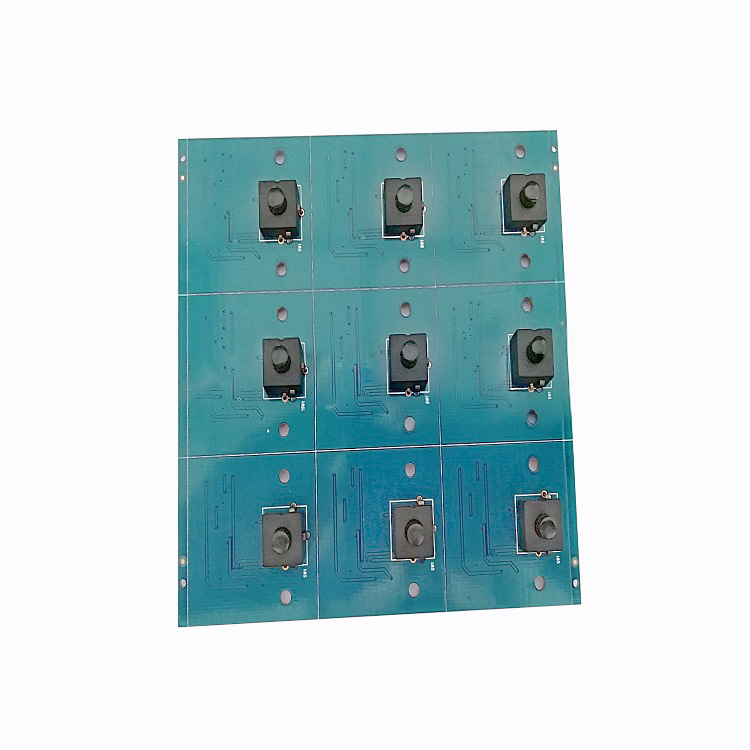

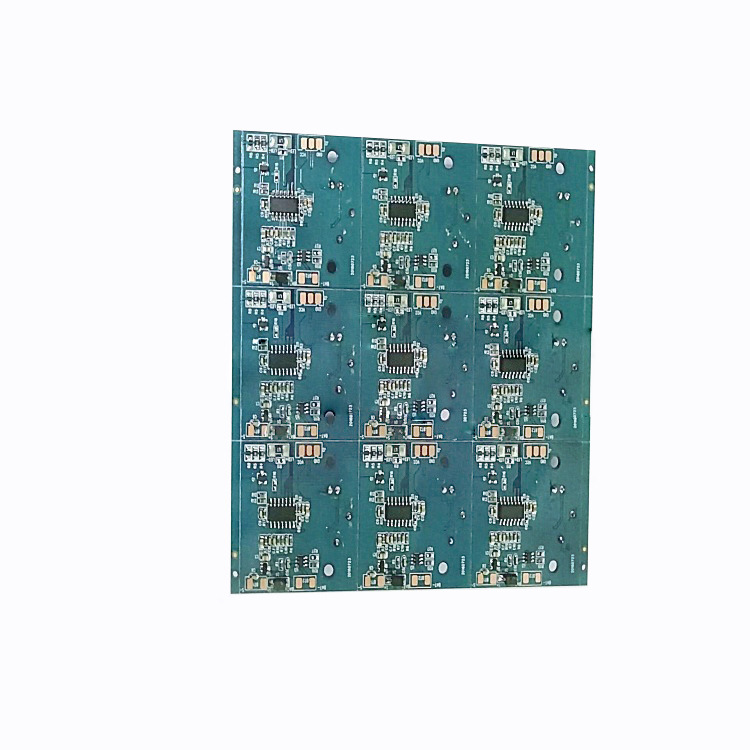

PCB尺寸规格：

PCB双面板   长度：40MM  宽度：39MM  板厚：1.0MM    板材：FR-4

接口说明：

功能模式：

按下4档循环按键开关S1转换模式，白天太阳能充电处于睡眠状态不工作。

1档：人体感应+全亮，天黑有人经过时100%亮30秒，没人经过时微亮（30%亮）。

2档：人体感应+全亮，天黑有人经过时100%亮30秒，没人经过时熄灭。

3档：常亮模式，天黑自动亮灯（亮度20%），每晚亮灯时间为5小时，5小时后自动关闭。

4档：进入关机省电状态。

注释：如果30秒期间又有检测到触发信号，则不断更新30秒时间保持LED状态，直至无触发信号。若处于低电压保护状态则需要太阳能充电激活唤醒才能进入正常功能转态。

特性参数：

工作电压：3.0V-4.2V

工作电流：600mA  备注：工作电流根据客户LED情况可调试。

工作温度：-40~85°C

待机功耗：<0.5UA

过充检测电压：4.3V

过放检测电压：2.4V

过流检测电流：2.5A
